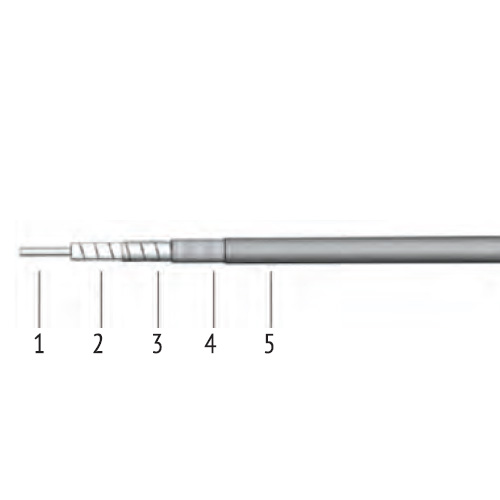

1. Центральный проводник (медь посеребрённая)
2. Диэлектрик (фторопласт низкой плотности)
3. Внешний проводник (плетёная медная посеребрённая лента)
4. Защитный слой (посеребрённая медная оплетка)
5. Внешняя оболочка (фторопласт (станд.), полиуретан или подобный материал)
РКБ-1.5-230
Модификация: РКБ-1.5-230
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Центральный контакт, мм | 0,52 | |
| Диэлектрик, мм | 1,50 | |
| Фольга, мм | 1,75 | |
| Внешняя оплётка, мм | 2,05 | |
| Внешний изолятор, мм | 2,30 | |
| Радиус изгиба (монтаж), мм | 15 | |
| Радиус изгиба (многократный), мм | 36 | |
| Вес, г/м | 18 | |
| Температурный диапазон (°С) | от -65 до +165 | |
| Электрические характеристики | ||
| Сопротивление, Ом | 50 | |
| Скорость распространения, % | 83 | |
| Диэлектрическая пост. | 1,45 | |
| Экранирование, дБ | >90 | |
| Время задержки, нс/М | 4,02 | |
| Погонная ёмкость, пФ/м | 80 | |
| Индуктивность, мкГн/м | 0,31 | |
| Предельная частота, ГГц | 67 | |
| Выдерживаемое напряжение, В (пост) | 500 | |
| Пропускаемая мощность (пиковая), кВт | 0,7 | |
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (F), МГц | дБ/100м | кВт |
| 30 | 10,72 | 0,807 |
| 1000 | 63,11 | 0,271 |
| 5000 | 145,14 | 0,118 |
| 10000 | 209,50 | 0,084 |
| 12000 | 231,01 | 0,074 |
| 18000 | 287,72 | 0,059 |
| 19000 | 296,34 | 0,058 |
| 26500 | 355,86 | 0,049 |
| 29000 | 374,12 | 0,046 |
| 35000 | 415,56 | 0,040 |
| 40000 | 448,00 | 0,038 |
| 50000 | 508,83 | 0,035 |
| 60000 | 564,65 | 0,033 |
| 67000 | 601,89 | 0,031 |
| Зависимость затухания от частоты К1*√(F(МГц))+К2*F(МГц) | ||
| K1 | 1,95000 | |
| K2 | 1,00145 | |
