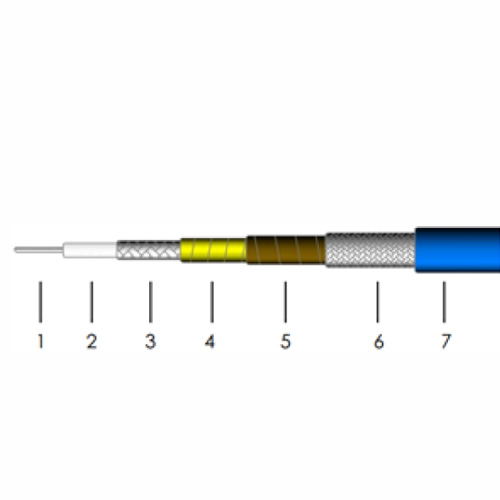

1. Внутренний проводник (медный однопроволочный посеребрённый)
2. Изоляция (вспененный перфторалкоксидный полимер)
3. Защитный слой (лента из фторопласта низкой плотности)
4. Внешний проводник (медная плетёная посеребрённая лента)
5. Дополнительный слой (алюминиевая фольга с покрытием из
полиимида)
6. Оплётка (медная посеребрённая проволока)
7. Оболочка (фторэтиленпропилен*)
* — для заказа кабеля с оболочкой из PFA или ETFE в конце наименования кабеля укажите соответствующую цифру
(напр. РКА-3.8-530-С-1):
1 — оболочка из PFA (перфторалкоксидный полимер)
2 — оболочка из ETFE (этилен-тетрафторэтилен
РКА-3.8-530-С
Модель: РКА-3.8-530-С
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | |||
| Внутренний проводник, мм | 1,44 | ||
| Изоляция, мм | 3,80 | ||
| Защитный слой, мм | 4,00 | ||
| Внешний проводник, мм | 4,20 | ||
| Дополнительный слой, мм | 4,36 | ||
| Оплётка, мм | 4,76 | ||
| Оболочка, мм | 5,30 | ||
| Радиус изгиба (монтаж), мм | 21 | ||
| Радиус изгиба (многократный), мм | 53 | ||
| Вес, г/м | 70 | ||
| Температурный диапазон, °С | от -65 до +200 | ||
| Электрические характеристики | |||
| Сопротивление, Ом | 50 | ||
| Скорость распространения, % | 83 | ||
| Диэлектрическая пост. | 1,45 | ||
| Экранирование, дБ | >100 | ||
| Время задержки, нс/м | 4,02 | ||
| Погонная ёмкость, пФ/м | 80,3 | ||
| Индуктивность, мкгн/м | 0,20 | ||
| Предельная частота, ГГц | 30 | ||
| Выдерживаемое напряжение, В (пост.) | 1300 | ||
| Пропускаемая мощность (пиковая), кВт | 4,2 | ||
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | |||
| Частота (F), МГц | дБ/100м | кВт | |
| 30 | 4,74 | 5,167 | |
| 50 | 6,15 | 3,984 | |
| 100 | 8,77 | 2,794 | |
| 300 | 15,50 | 1,580 | |
| 500 | 20,29 | 1,207 | |
| 900 | 27,79 | 0,881 | |
| 1000 | 29,42 | 0,833 | |
| 1500 | 36,71 | 0,667 | |
| 2000 | 43,05 | 0,569 | |
| 3000 | 54,09 | 0,453 | |
| 4000 | 63,78 | 0,384 | |
| 5000 | 72,62 | 0,337 | |
| 6000 | 80,85 | 0,303 | |
| 8000 | 96,01 | 0,255 | |
| 10000 | 109,96 | 0,223 | |
| 12000 | 123,04 | 0,199 | |
| 12400 | 125,58 | 0,195 | |
| 13500 | 132,42 | 0,185 | |
| 15000 | 141,49 | 0,173 | |
| 16000 | 147,39 | 0,166 | |
| 18000 | 158,88 | 0,154 | |
| 19000 | 164,49 | 0,149 | |
| 23000 | 186,17 | 0,132 | |
| 26500 | 204,32 | 0,120 | |
| 28000 | 211,91 | 0,116 | |
| 30000 | 221,86 | 0,110 | |
| Зависимость затухания от частоты дБ/100м = К1*√(F(МГц))+К2*F(МГц) | |||
| К1 | 0,8518488 | ||
| К2 | 0,0024773 | ||
