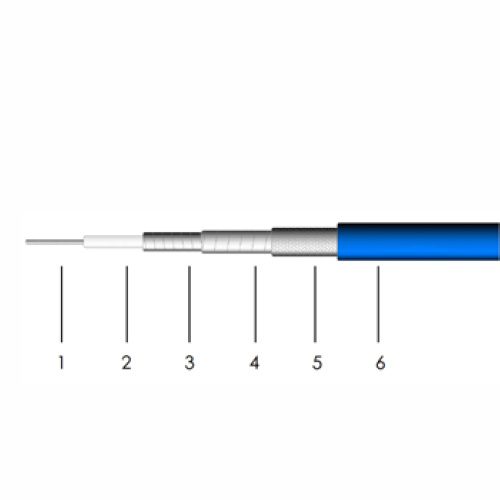

1. Внутренний проводник (стальной однопроволочный омеднённый, посеребрённый. Для РКС-3-400Ф медный однопроволочный посеребрённый)
2. Изоляция (сплошной фторопласт)
3. Внешний проводник (медная посеребрённая лента)
4. Защитный слой (лента из фторопласта)
5. Оплётка (медная посеребрённая проволока)
6. Оболочка (фторэтиленпропилен*)
* — для заказа кабеля с оболочкой из PFA или ETFE в конце наименования кабеля укажите соответствующую цифру (напр. РКС-3-400Ф-1):
1 — оболочка из PFA (перфторалкоксидный полимер)
2 — оболочка из ETFE (этилен-тетрафторэтилен)
РКС-1-160Ф
Модель: РКС-1-160Ф
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внутренний проводник, мм | 0,29 | |
| Изоляция, мм | 0,94 | |
| Внешний проводник, мм | 1,06 | |
| Защитный слой, мм | 1,20 | |
| Оплётка, мм | 1,50 | |
| Оболочка, мм | 1,90 | |
| Радиус изгиба (монтаж), мм | 6,00 | |
| Радиус изгиба (многократный), мм | 19,00 | |
| Вес, г/м | 7 | |
| Температурный диапазон, °С | от -65 до +165 | |
| Электрические характеристики | ||
| Сопротивление, Ом | 50 | |
| Скорость распространения, % | 70 | |
| Диэлектрическая пост. | 2,04 | |
| Экранирование, дБ | >90 | |
| Время задержки, нс/м | 4,76 | |
| Погонная ёмкость, пФ/м | 95,2 | |
| Индуктивность, мкГн/м | 0,24 | |
| Предельная частота, ГГц | 108 | |
| Выдерживаемое напряжение, В (пост.) | 500 | |
| Пропускаемая мощность (пиковая), кВт | 0,6 | |
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (F), МГц | дБ/100м | кВт |
| 30 | 19,83 | 0,219 |
| 50 | 25,65 | 0,169 |
| 100 | 36,37 | 0,119 |
| 300 | 63,44 | 0,068 |
| 500 | 82,30 | 0,053 |
| 900 | 111,22 | 0,039 |
| 1000 | 117,41 | 0,037 |
| 1500 | 144,77 | 0,030 |
| 2000 | 168,10 | 0,026 |
| 3000 | 207,82 | 0,021 |
| 4000 | 241,85 | 0,018 |
| 5000 | 272,24 | 0,016 |
| 6000 | 300,06 | 0,014 |
| 8000 | 350,24 | 0,012 |
| 10000 | 395,29 | 0,011 |
| 12000 | 436,69 | 0,010 |
| 18000 | 546,42 | 0,008 |
| 20000 | 579,58 | 0,007 |
| 26500 | 679,36 | 0,006 |
| 34000 | 783,49 | 0,006 |
| 40000 | 860,77 | 0,005 |
| 50000 | 980,89 | 0,004 |
| 62000 | 1114,46 | 0,004 |
| 67000 | 1167,47 | 0,004 |
| 80000 | 1299,54 | 0,003 |
| 100000 | 1489,98 | 0,003 |
| 108000 | 1562,73 | 0,003 |
| Зависимость затухания от частоты дБ/100м = К1*√(F(МГц))+К2*F(МГц) | ||
| К1 | 3,6019766 | |
| К2 | 0,0035093 | |
