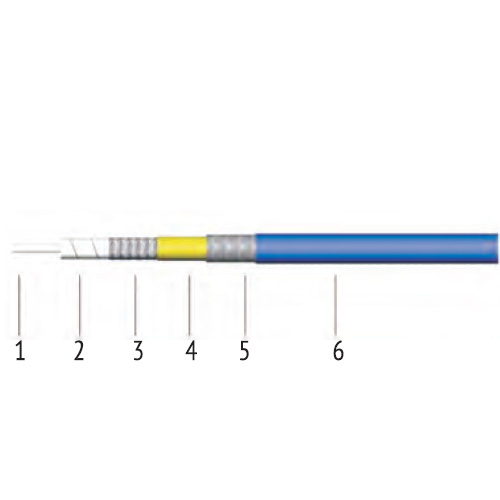

1. Центральный проводник (медь посеребрённая)
2. Диэлектрик (фторопласт низкой плотности)
3. Внешний проводник (плетёная медная посеребрённая лента)
4. Оболочка (алюминиевая фольга с покрытием)
5. Оплётка (медная посеребрённая проволока)
6. Внешняя оболочка (фторопласт (станд.), полиуретан или подобный материал)
PKA-3-460
Модификация: РКА-3-460
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | |||
| Внешний изолятор (мм) | 4,60 | ||
| Радиус изгиба (одноразовый) (мм) | 20 | ||
| Радиус изгиба (многократный) (мм) | 46 | ||
| Температурный диапазон (°С) | от -55 до +200 | ||
| Электрические характеристики | |||
| Сопротивление (Ом) | 50 | ||
| Скорость распространения (%) | 76 | ||
| Диэлектрическая пост. | 1,73 | ||
| Экранирование (дБ) | >100 | ||
| Время задержки (нс/М) | 4,39 | ||
| Погонная ёмкость (пФ/м) | 88 | ||
| Индуктивность (мкГн/м) | 0,22 | ||
| Предельная частота (ГГц) | 35 | ||
| Выдерживаемое напряжение (В, пост.) | 1000 | ||
| Пропускаемая мощность (пиковая) (кВт) | 2,5 | ||
| Передача мощности Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | |||
| Частота (МГц) | дБ/100м | кВт | |
| 1000 | 35,36 | 0,578 | |
| 5000 | 80,70 | 0,253 | |
| 10000 | 115,00 | 0,176 | |
| 12000 | 127,53 | 0,160 | |
| 15000 | 143,52 | 0,142 | |
| 18000 | 158,14 | 0,129 | |
| 24000 | 184,50 | 0,110 | |
| 26500 | 194,63 | 0,105 | |
| 28000 | 200,52 | 0,103 | |
| 35000 | 226,37 | 0,105 | |
| Зависимость затухания от частоты дБ/100м = К1*√(F(МГц))+К2*F(МГц) | |||
| K1 | 1,0994853 | ||
| K2 | 0,0005906 | ||
