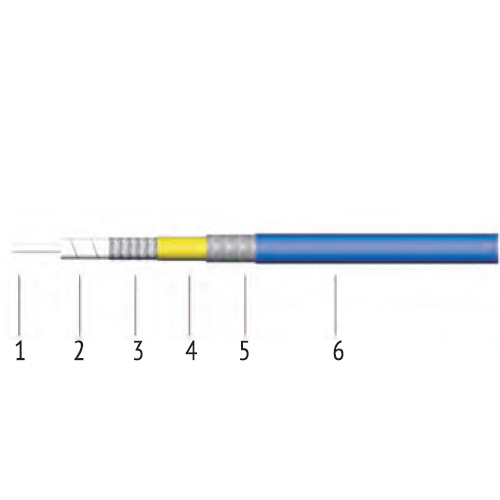

1. Центральный проводник (медь посеребрённая)
2. Диэлектрик (фторопласт низкой плотности)
3. Внешний проводник (плетёная медная посеребрённая лента)
4. Оболочка (алюминиевая фольга с покрытием)
5. Оплётка (медная посеребрённая проволока)
6. Внешняя оболочка (фторопласт (станд.), полиуретан или подобный материал)
PKA-4.7-630
Модификация: PKA-4.7-630
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внешний изолятор (мм) | 6,20 | |
| Радиус изгиба (одноразовый) (мм) | 32 | |
| Радиус изгиба (многократный) (мм) | 63 | |
| Температурный диапазон (°С) | от -55 до +200 | |
| Электрические характеристики | ||
| Сопротивление (Ом) | 50 | |
| Скорость распространения (%) | 76 | |
| Диэлектрическая пост. | 1,73 | |
| Экранирование (дБ) | >102 | |
| Время задержки (нс/М) | 4,39 | |
| Погонная ёмкость (пФ/м) | 88 | |
| Индуктивность (мкГн/м) | 0,22 | |
| Предельная частота (ГГц) | 23 | |
| Выдерживаемое напряжение (В, пост.) | 2000 | |
| Пропускаемая мощность (пиковая) (кВт) | 10 | |
| Передача мощности Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (МГц) | дБ/100м | кВт |
| 1000 | 22,18 | 1,029 |
| 5000 | 51,23 | 0,446 |
| 10000 | 74,18 | 0,308 |
| 12000 | 81,88 | 0,279 |
| 15000 | 92,48 | 0,247 |
| 18000 | 102,23 | 0,233 |
| Зависимость затухания от частоты дБ/100м = К1*√(F(МГц))+К2*F(МГц) | ||
| K1 | 0,6827430 | |
| K2 | 0,0005906 | |
