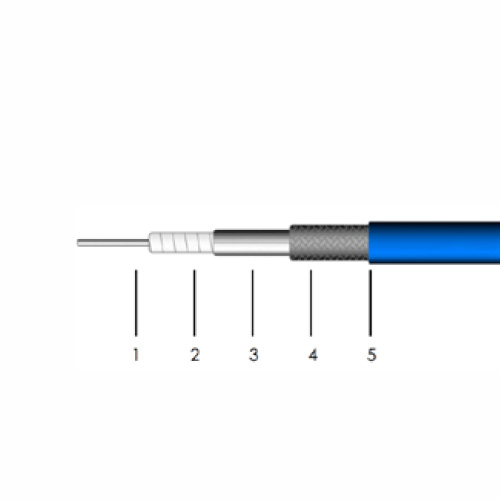

1. Внутренний проводник (медный однопроволочный посеребрённый)
2. Изоляция (лента из фторопласта нормальной плотности)
3. Внешний проводник (алюминиевая лента)
4. Оплётка (медная посеребрённая проволока)
5. Оболочка (фторэтиленпропилен*)
* — для заказа кабеля с оболочкой из PFA или ETFE в конце наименования кабеля укажите соответствующую цифру (напр. РКФ-1.7-280-1):
1 — оболочка из PFA (перфторалкоксидный полимер)
2 — оболочка из ETFE (этилен-тетрафторэтилен)
РКФ-2.7-350
Модель: РКФ-2.7-350
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внутренний проводник, мм | 0,94 | |
| Изоляция, мм | 2,75 | |
| Внешний проводник, мм | 2,82 | |
| Оплётка, мм | 3,27 | |
| Оболочка, мм | 3,50 | |
| Радиус изгиба (монтаж), мм | 14 | |
| Радиус изгиба (многократный), мм | 35 | |
| Вес, г/м | 29 | |
| Температурный диапазон, °С | от -65 до +165 | |
| Электрические характеристики | ||
| Сопротивление, Ом | 50 | |
| Скорость распространения, % | 76 | |
| Диэлектрическая пост. | 1,73 | |
| Экранирование, дБ | >90 | |
| Время задержки, нс/м | 4,39 | |
| Погонная ёмкость, пФ/м | 87,7 | |
| Индуктивность, мкГн/м | 0,22 | |
| Предельная частота, ГГц | 39 | |
| Выдерживаемое напряжение, В (пост.) | 800 | |
| Пропускаемая мощность (пиковая), кВт | 1,6 | |
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (F), МГц | дБ/100м | кВт |
| 30 | 6,55 | 2,715 |
| 50 | 8,47 | 2,101 |
| 100 | 12,01 | 1,482 |
| 300 | 20,91 | 0,851 |
| 500 | 27,09 | 0,657 |
| 900 | 36,55 | 0,487 |
| 1000 | 38,57 | 0,461 |
| 1500 | 47,48 | 0,375 |
| 2000 | 55,06 | 0,323 |
| 3000 | 67,92 | 0,262 |
| 4000 | 78,90 | 0,226 |
| 5000 | 88,68 | 0,201 |
| 6000 | 97,60 | 0,182 |
| 8000 | 113,64 | 0,157 |
| 10000 | 127,98 | 0,139 |
| 12000 | 141,12 | 0,126 |
| 12400 | 143,63 | 0,124 |
| 16000 | 164,84 | 0,108 |
| 18000 | 175,74 | 0,101 |
| 25000 | 210,45 | 0,085 |
| 26500 | 217,34 | 0,082 |
| 28000 | 224,07 | 0,079 |
| 34000 | 249,68 | 0,071 |
| 39000 | 269,69 | 0,066 |
| Зависимость затухания от частоты дБ/100м = К1*√(F(МГц))+К2*F(МГц) | ||
| К1 | 1,1918394 | |
| К2 | 0,0008800 | |
