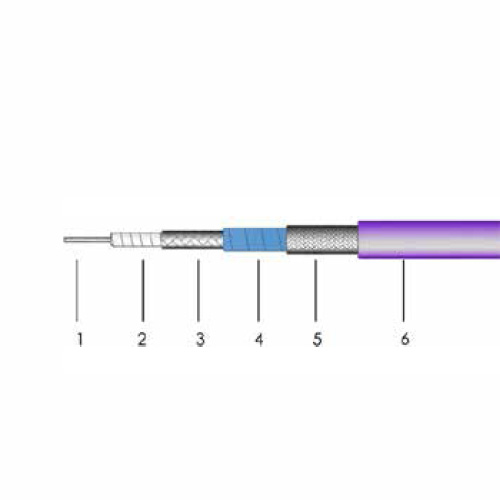

1. Внутренний проводник (медный однопроволочный посеребрённый)
2. Изоляция (сплошной фторопласт*/ лента из фторопласта нормальной плотности)
3. Внешний проводник (медная посеребрённая лента)
4. Защитный слой (алюминиевая фольга с покрытием из полиимида)
5. Оплётка (стальная проволока)
*- только для кабеля РКИ-1.6-250 6. О болочка (фторэтиленпропилен**)
** — для заказа кабеля с оболочкой из PFA или ETFE в конце наименования кабеля укажите соответствующую цифру (напр. РКИ-1.6-250-1):
1 — оболочка из PFA (перфторалкоксидный полимер)
2 — оболочка из ETFE (этилен-тетрафторэтилен)
РКИ-1.6-250
Модель: РКИ-1.6-250
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внутренний проводник, мм | 0,51 | |
| Изоляция, мм | 1,65 | |
| Внешний проводник, мм | 1,82 | |
| Защитный слой, мм | 1,90 | |
| Оплётка, мм | 2,12 | |
| Оболочка, мм | 2,50 | |
| Радиус изгиба (монтаж), мм | 10 | |
| Радиус изгиба (многократный), мм | 25 | |
| Вес, г/м | 18 | |
| Температурный диапазон, °С | от -65 до +165 | |
| Электрические характеристики | ||
| Сопротивление, Ом | 50 | |
| Скорость распространения, % | 70 | |
| Диэлектрическая пост. | 2,04 | |
| Экранирование, дБ | >90 | |
| Время задержки, нс/м | 4,76 | |
| Погонная ёмкость, пФ/м | 95,2 | |
| Индуктивность, мкГн/м | 0,24 | |
| Предельная частота, ГГц | 61 | |
| Выдерживаемое напряжение, В (пост.) | 1000 | |
| Пропускаемая мощность (пиковая), кВт | 2,5 | |
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (F), МГц | дБ/100м | кВт |
| 30 | 14,17 | 0,602 |
| 50 | 18,31 | 0,466 |
| 100 | 25,94 | 0,329 |
| 300 | 45,09 | 0,189 |
| 500 | 58,36 | 0,146 |
| 900 | 78,59 | 0,109 |
| 1000 | 82,91 | 0,103 |
| 1500 | 101,90 | 0,084 |
| 2000 | 118,02 | 0,072 |
| 3000 | 145,26 | 0,059 |
| 4000 | 168,42 | 0,051 |
| 5000 | 188,99 | 0,045 |
| 6000 | 207,71 | 0,041 |
| 8000 | 241,23 | 0,035 |
| 10000 | 271,08 | 0,032 |
| 12000 | 298,31 | 0,029 |
| 18000 | 369,65 | 0,023 |
| 20000 | 390,98 | 0,022 |
| 26500 | 454,58 | 0,019 |
| 34000 | 520,08 | 0,016 |
| 39000 | 560,37 | 0,015 |
| 40000 | 568,16 | 0,015 |
| 46000 | 613,32 | 0,014 |
| 50000 | 642,09 | 0,013 |
| 61000 | 716,71 | 0,012 |
| Зависимость затухания от частоты дБ/100м = К1*√(F(МГц))+К2*F(МГц) | ||
| К1 | 2,5808091 | |
| К2 | 0,0013000 | |
