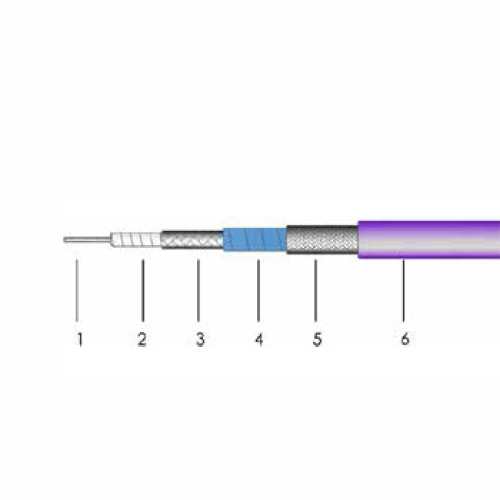

1. Внутренний проводник (медный однопроволочный посеребрённый)
2. Изоляция (сплошной фторопласт*/ лента из фторопласта нормальной плотности)
3. Внешний проводник (медная посеребрённая лента)
4. Защитный слой (алюминиевая фольга с покрытием из полиимида)
5. Оплётка (стальная проволока)
*- только для кабеля РКИ-1.6-250 6. О болочка (фторэтиленпропилен**)
** — для заказа кабеля с оболочкой из PFA или ETFE в конце наименования кабеля укажите соответствующую цифру (напр. РКИ-1.6-250-1):
1 — оболочка из PFA (перфторалкоксидный полимер)
2 — оболочка из ETFE (этилен-тетрафторэтилен)
РКИ-2.7-360
Модель: РКИ-2.7-360
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внутренний проводник, мм | 0,91 | |
| Изоляция, мм | 2,72 | |
| Внешний проводник, мм | 2,79 | |
| Защитный слой, мм | 2,95 | |
| Оплётка, мм | 3,20 | |
| Оболочка, мм | 3,61 | |
| Радиус изгиба (монтаж), мм | 8,4 | |
| Радиус изгиба (многократный), мм | 36 | |
| Вес, г/м | 31 | |
| Температурный диапазон, °С | от -65 до +165 | |
| Электрические характеристики | ||
| Сопротивление, Ом | 50 | |
| Скорость распространения, % | 76 | |
| Диэлектрическая пост. | 1,73 | |
| Экранирование, дБ | >90 | |
| Время задержки, нс/м | 4,39 | |
| Погонная ёмкость, пФ/м | 87,7 | |
| Индуктивность, мкГн/м | 0,22 | |
| Предельная частота, ГГц | 39 | |
| Выдерживаемое напряжение, В (пост.) | 1500 | |
| Пропускаемая мощность (пиковая), кВт | 5,6 | |
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (F), МГц | дБ/100м | кВт |
| 30 | 6,80 | 2,025 |
| 50 | 8,79 | 1,567 |
| 100 | 12,45 | 1,106 |
| 300 | 21,64 | 0,636 |
| 500 | 28,01 | 0,492 |
| 900 | 37,73 | 0,365 |
| 1000 | 39,80 | 0,346 |
| 1500 | 48,93 | 0,281 |
| 2000 | 56,67 | 0,243 |
| 3000 | 69,76 | 0,197 |
| 4000 | 80,90 | 0,170 |
| 5000 | 90,79 | 0,152 |
| 6000 | 99,80 | 0,138 |
| 8000 | 115,94 | 0,119 |
| 10000 | 130,31 | 0,106 |
| 12000 | 143,42 | 0,096 |
| 18000 | 177,80 | 0,077 |
| 20000 | 188,09 | 0,073 |
| 26500 | 218,77 | 0,063 |
| 34000 | 250,39 | 0,055 |
| 39000 | 269,85 | 0,051 |
| Зависимость затухания от частоты дБ/100м = К1*√(F(МГц))+К2*F(МГц) | ||
| К1 | 1,2380700 | |
| К2 | 0,0006499 | |
