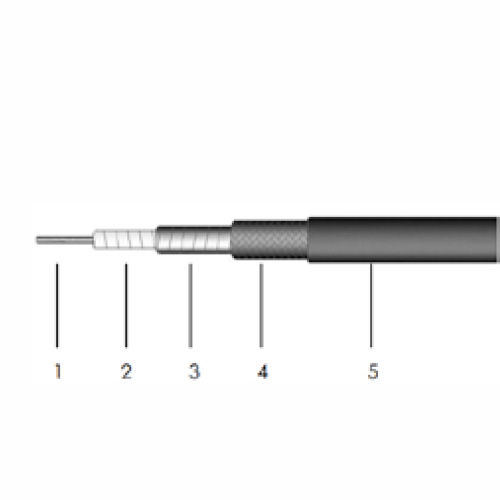

1. Внутренний проводник (медный однопроволочный посеребрённый)
2. Изоляция (лента из фторопласта низкой плотности)
3. Внешний проводник (медная посеребрённая лента)
4. Оплётка (медная посеребрённая проволока)
5. Оболочка (фторэтиленпропилен*)
* — для заказа кабеля с оболочкой из PFA или ETFE в конце наименования кабеля укажите соответствующую цифру (напр. РКБ-4-500-1):
1 — оболочка из PFA (перфторалкоксидный полимер)
2 — оболочка из ETFE (этилен-тетрафторэтилен)
РКБ-6.2-800
Модель: РКБ-6.2-800
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внутренний проводник, мм | 2,30 | |
| Изоляция, мм | 6,25 | |
| Внешний проводник, мм | 6,57 | |
| Оплётка, мм | 7,15 | |
| Оболочка, мм | 7,80 | |
| Радиус изгиба (монтаж), мм | 35 | |
| Радиус изгиба (многократный), мм | 80 | |
| Вес, г/м | 130 | |
| Температурный диапазон, °С | от -65 до +165 | |
| Электрические характеристики | ||
| Сопротивление, Ом | 50 | |
| Скорость распространения, % | 83 | |
| Диэлектрическая пост. | 1,45 | |
| Экранирование, дБ | >90 | |
| Время задержки, нс/м | 4,02 | |
| Погонная ёмкость, пФ/м | 80,3 | |
| Индуктивность, мкГн/м | 0,20 | |
| Предельная частота, ГГц | 18 | |
| Выдерживаемое напряжение, В (пост.) | 3600 | |
| Пропускаемая мощность (пиковая), кВт | 32,4 | |
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (F) , МГц | дБ/100м | кВт |
| 30 | 2,51 | 10,657 |
| 50 | 3,24 | 8,246 |
| 100 | 4,60 | 5,818 |
| 300 | 8,00 | 3,342 |
| 500 | 10,37 | 2,579 |
| 900 | 13,99 | 1,912 |
| 1000 | 14,76 | 1,812 |
| 1500 | 18,17 | 1,472 |
| 2000 | 21,07 | 1,270 |
| 3000 | 25,98 | 1,029 |
| 4000 | 30,18 | 0,886 |
| 5000 | 33,91 | 0,789 |
| 6000 | 37,32 | 0,717 |
| 8000 | 43,44 | 0,616 |
| 10000 | 48,92 | 0,547 |
| 11000 | 51,47 | 0,520 |
| 12000 | 53,93 | 0,496 |
| 12400 | 54,89 | 0,487 |
| 13500 | 57,45 | 0,466 |
| 15000 | 60,81 | 0,440 |
| 18000 | 67,13 | 0,398 |
| Зависимость затухания от частоты дБ/100м = К1*√ (F(МГц))+К2*F(МГц) | ||
| К1 | 0,4563799 | |
| К2 | 0,0003280 | |
