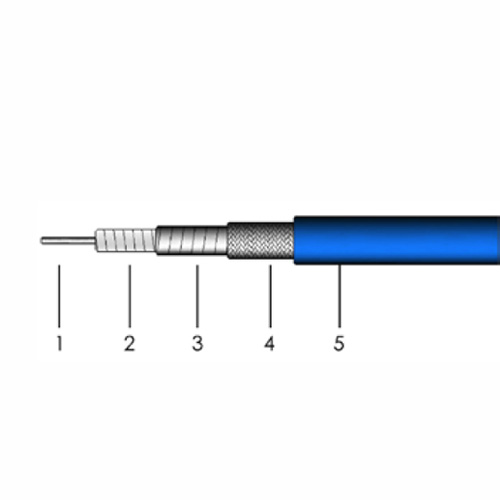

1. Внутренний проводник (алюминиевый однопроволочный, омедненный, посеребренный.)
2. Изоляция (лента из фторопласта низкой плотности)
3. Внешний проводник (медная посеребрённая лента)
4. Оплётка (медная посеребрённая проволока)
5. Оболочка (фторэтиленпропилен*)
* — для заказа кабеля с оболочкой из PFA или ETFE в конце наименования кабеля укажите соответствующую цифру (напр. РКБ-3.7-440-1):
1 — оболочка из PFA (перфторалкоксидный полимер)
2 — оболочка из ETFE (этилен-тетрафторэтилен)
РКБ-6.3-740
Модель: РКБ-6.3-740
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внутренний проводник, мм | 2,41 | |
| Изоляция, мм | 6,32 | |
| Внешний проводник, мм | 6,56 | |
| Оплётка, мм | 6,96 | |
| Оболочка, мм | 7,36 | |
| Радиус изгиба (монтаж) , мм | 37 | |
| Радиус изгиба (многократный) , мм | 60 | |
| Вес, г/м | 93 | |
| Температурный диапазон, °С | от -65 до +165 | |
| Электрические характеристики | ||
| Сопротивление, Ом | 50 | |
| Скорость распространения, % | 84 | |
| Диэлектрическая пост. | 1,42 | |
| Экранирование, дБ | >90 | |
| Время задержки, нс/м | 3,97 | |
| Погонная емкость, пФ/м | 79,4 | |
| Индуктивность, мкГн/м | 0,20 | |
| Предельная частота, ГГц | 18 | |
| Выдерживаемое напряжение, В (пост.) | 2500 | |
| Пропускаемая мощность (пиковая), кВт | 15,6 | |
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1) | ||
| Частота (F), МГц | дБ/100м | кВт |
| 30 | 2,20 | 11,106 |
| 50 | 2,85 | 8,584 |
| 100 | 4,05 | 6,046 |
| 300 | 7,08 | 3,457 |
| 500 | 9,20 | 2,660 |
| 900 | 12,47 | 1,963 |
| 1000 | 13,17 | 1,858 |
| 1500 | 16,28 | 1,503 |
| 2000 | 18,95 | 1,292 |
| 3000 | 23,51 | 1,041 |
| 4000 | 27,43 | 0,892 |
| 5000 | 30,96 | 0,791 |
| 6000 | 34,19 | 0,716 |
| 8000 | 40,07 | 0,611 |
| 10000 | 45,37 | 0,540 |
| 12000 | 50,26 | 0,487 |
| 12400 | 51,20 | 0,478 |
| 13500 | 53,73 | 0,456 |
| 15000 | 57,06 | 0,429 |
| 18000 | 63,35 | 0,386 |
| Зависимость затухания от частоты дБ/100м = К1*√(F(МГц))+К2*F(МГц) | ||
| К1 | 0.3994521 | |
| К2 | 0.0005422 | |
