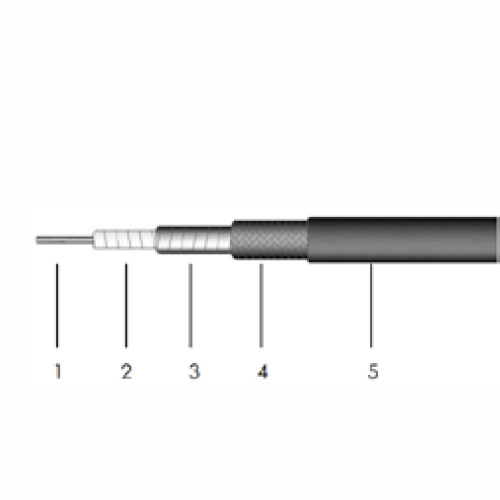

1. Внутренний проводник (медный однопроволочный посеребрённый)
2. Изоляция (лента из фторопласта низкой плотности)
3. Внешний проводник (медная посеребрённая лента)
4. Оплётка (медная посеребрённая проволока)
5. Оболочка (фторэтиленпропилен*)
* — для заказа кабеля с оболочкой из PFA или ETFE в конце наименования кабеля укажите соответствующую цифру (напр. РКБ-4-500-1):
1 — оболочка из PFA (перфторалкоксидный полимер)
2 — оболочка из ETFE (этилен-тетрафторэтилен)
РКБ-4-500
Модель: РКБ-4-500
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внутренний проводник, мм |
1,45 |
|
| Изоляция, мм |
4,00 |
|
| Внешний проводник, мм |
4,20 |
|
| Оплётка, мм |
4,75 |
|
| Оболочка, мм |
5,20 |
|
| Радиус изгиба (монтаж), мм |
20 |
|
| Радиус изгиба (многократный), мм |
52 |
|
| Вес, г/м |
63 |
|
| Температурный диапазон, °С | от -65 до +165 | |
| Электрические характеристики | ||
| Сопротивление, Ом |
50 |
|
| Скорость распространения, % |
83 |
|
| Диэлектрическая пост. |
1,45 |
|
| Экранирование, дБ |
>90 |
|
| Время задержки, нс/м |
4,02 |
|
| Погонная ёмкость, пФ/м |
80,3 |
|
| Индуктивность, мкГн/м |
0,20 |
|
| Предельная частота, ГГц |
29 |
|
| Выдерживаемое напряжение, В (пост.) |
1500 |
|
| Пропускаемая мощность (пиковая), кВт |
5,6 |
|
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (F) , МГц | дБ/100м | кВт |
| 30 | 3,93 | 5,112 |
| 50 | 5,08 | 3,957 |
| 100 | 7,19 | 2,794 |
| 300 | 12,49 | 1,608 |
| 500 | 16,17 | 1,243 |
| 900 | 21,77 | 0,923 |
| 1000 | 22,96 | 0,875 |
| 1500 | 28,21 | 0,712 |
| 2000 | 32,66 | 0,615 |
| 3000 | 40,18 | 0,500 |
| 4000 | 46,58 | 0,431 |
| 5000 | 52,25 | 0,385 |
| 6000 | 57,40 | 0,350 |
| 8000 | 66,64 | 0,301 |
| 10000 | 74,85 | 0,268 |
| 11000 | 78,67 | 0,255 |
| 12000 | 82,34 | 0,244 |
| 12400 | 83,76 | 0,240 |
| 13500 | 87,58 | 0,229 |
| 15000 | 92,57 | 0,217 |
| 18000 | 101,92 | 0,197 |
| 19000 | 104,88 | 0,192 |
| 24000 | 118,75 | 0,169 |
| 26500 | 125,20 | 0,160 |
| 29000 | 131,39 | 0,153 |
| Зависимость затухания от частоты дБ/100м = К1*√ (F(МГц))+К2*F(МГц) | ||
| К1 | 0,7156867 | |
| К2 | 0,0003280 | |
