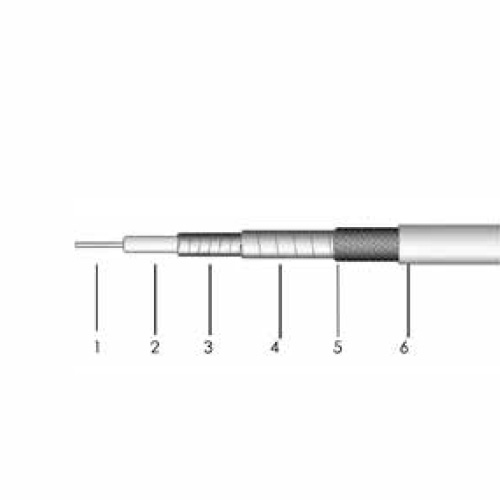

1. Внутренний проводник (медный однопроволочный посеребрённый)
2. Изоляция (перфторалкоксидный полимер (PFA) с полувоздушной конструкцией)
3. Внешний проводник (медная плетёная посеребрённая лента)
4. Защитный слой (лента из полиэтилентерефталата)
5. Оплётка (медная посеребрённая проволока)
6. Оболочка (фторэтиленпропилен*
* — для заказа кабеля с оболочкой из PFA или ETFE в конце наименования кабеля укажите соответствующую цифру (напр. РКТ-3-400-1):
1 — оболочка из PFA (перфторалкоксидный полимер)
2 — оболочка из ETFE (этилен-тетрафторэтилен)
РКТ-2.5-360
Модель: РКТ-2.5-360
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внутренний проводник, мм | 0,91 | |
| Изоляция, мм | 2,50 | |
| Внешний проводник, мм | 2,70 | |
| Защитный слой, мм | 2,80 | |
| Оплётка, мм | 3,10 | |
| Оболочка, мм | 3,60 | |
| Радиус изгиба (монтаж), мм | 18 | |
| Радиус изгиба (многократный), мм | 36 | |
| Вес, г/м | 31 | |
| Температурный диапазон, °С | от -65 до +165 (для оболочки из PFA: от -196 до +270) | |
| Электрические характеристики | ||
| Сопротивление, Ом | 50 | |
| Скрость распространения, % | 82 | |
| Диэлектрическая пост. | 1,49 | |
| Экранирование, дБ | >90 | |
| Время задержки, нс/м | 4,06 | |
| Погонная ёмкость, пФ/м | 81,4 | |
| Индуктивность, мкгн/м | 0,19 | |
| Предельная частота, ГГц | 46 | |
| Выдерживаемое напряжение, В (пост.) | 900 | |
| Пропускаемая мощность (пиковая), кВт | 2,03 | |
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (F), МГц | дБ/100м | кВт |
| 30 | 6,62 | 3,004 |
| 50 | 8,56 | 2,322 |
| 100 | 12,15 | 1,635 |
| 300 | 21,26 | 0,935 |
| 500 | 27,64 | 0,719 |
| 900 | 37,46 | 0,531 |
| 1000 | 39,57 | 0,502 |
| 1500 | 48,93 | 0,406 |
| 2000 | 56,94 | 0,349 |
| 3000 | 70,65 | 0,281 |
| 4000 | 82,47 | 0,241 |
| 5000 | 93,08 | 0,214 |
| 6000 | 102,84 | 0,193 |
| 8000 | 120,53 | 0,165 |
| 10000 | 136,51 | 0,146 |
| 12000 | 151,28 | 0,131 |
| 12400 | 154,11 | 0,129 |
| 16000 | 178,24 | 0,112 |
| 18000 | 190,77 | 0,104 |
| 25000 | 231,12 | 0,086 |
| 26500 | 239,21 | 0,083 |
| 30000 | 257,52 | 0,077 |
| 34000 | 277,58 | 0,072 |
| 39000 | 301,59 | 0,066 |
| 41000 | 310,91 | 0,064 |
| 46000 | 333,60 | 0,060 |
| Зависимость затухания от частоты дБ/100м = К1*√(F(МГц))+К2*F(МГц) | ||
| К1 | 1,1988506 | |
| К2 | 0,0016625 | |
