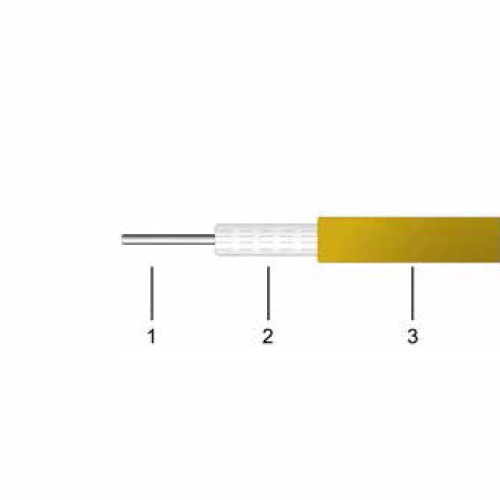

1. Внутренний проводник (медный однопроволочный посеребрённый)
2. Изоляция (перфторалкоксидный полимер (PFA) с полувоздушной конструкцией.Для РКТ-3-141-С сплошной перфторалкоксидный полимер (PFA))
3. Внешний проводник (медная трубка без покрытия*)
* — для заказа кабеля с дополнительным покрытием внешнего проводника в конце наименования кабеля укажите соответствующую букву (напр. РКТ-1.4-070М, РКТ-3-141С, РКТ-3-141О-С или РКТ-3-141С-С):
М — покрытие внешнего проводника сплавом медь-олово-цинк
О — покрытие внешнего проводника оловом
С — покрытие внешнего проводника серебром
РКТ-3-141-С
Модель: РКТ-3-141-С
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внутренний проводник, мм | 0,94 | |
| Изоляция, мм | 3,00 | |
| Внешний проводник, мм | 3,58 | |
| Радиус изгиба (монтаж), мм | 21 | |
| Вес, г/м | 50 | |
| Температурный диапазон, °С | от -196 до +270 | |
| Электрические характеристики | ||
| Сопротивление, Ом | 50 | |
| Скорость распространения, % | 69 | |
| Диэлектрическая пост. | 2,10 | |
| Экранирование, дБ | >165 | |
| Время задержки, нс/м | 4,83 | |
| Погонная ёмкость, пФ/м | 96,6 | |
| Индуктивность, мкГн/м | 0,24 | |
| Предельная частота, ГГц | 33 | |
| Выдерживаемое напряжение, В (пост.) | 1300 | |
| Пропускаемая мощность (пиковая), кВт | 4,2 | |
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (F), МГц | дБ/100м | кВт |
| 30 | 7,35 | 1,632 |
| 50 | 9,50 | 1,263 |
| 100 | 13,47 | 0,891 |
| 300 | 23,44 | 0,512 |
| 500 | 30,37 | 0,395 |
| 900 | 40,96 | 0,293 |
| 1000 | 43,23 | 0,278 |
| 1500 | 53,20 | 0,226 |
| 2000 | 61,68 | 0,195 |
| 3000 | 76,06 | 0,158 |
| 4000 | 88,33 | 0,136 |
| 5000 | 99,25 | 0,121 |
| 6000 | 109,22 | 0,110 |
| 8000 | 127,12 | 0,094 |
| 10000 | 143,12 | 0,084 |
| 12000 | 157,76 | 0,076 |
| 18000 | 196,32 | 0,061 |
| 26500 | 242,59 | 0,049 |
| 33000 | 273,93 | 0,044 |
| Зависимость затухания от частоты дБ/100м = К1*√(F(МГц))+К2*F(МГц) | ||
| К1 | 1,3371980 | |
| К2 | 0,0009400 | |
