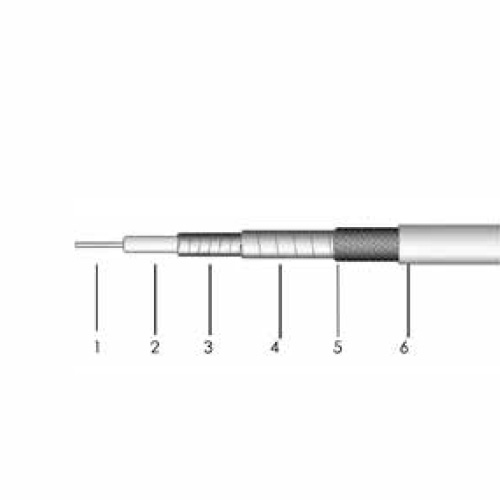

1. Внутренний проводник (медный однопроволочный посеребрённый)
2. Изоляция (перфторалкоксидный полимер (PFA) с полувоздушной конструкцией)
3. Внешний проводник (медная плетёная посеребрённая лента)
4. Защитный слой (лента из полиэтилентерефталата)
5. Оплётка (медная посеребрённая проволока)
6. Оболочка (фторэтиленпропилен*
* — для заказа кабеля с оболочкой из PFA или ETFE в конце наименования кабеля укажите соответствующую цифру (напр. РКТ-3-400-1):
1 — оболочка из PFA (перфторалкоксидный полимер)
2 — оболочка из ETFE (этилен-тетрафторэтилен)
РКТ-3-400
Модель: РКТ-3-400
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внутренний проводник, мм | 1,05 | |
| Изоляция, мм | 2,75 | |
| Внешний проводник, мм | 2,95 | |
| Защитный слой, мм | 3,05 | |
| Оплётка, мм | 3,50 | |
| Оболочка, мм | 4,00 | |
| Радиус изгиба (монтаж), мм | 16 | |
| Радиус изгиба (многократный), мм | 40 | |
| Вес, г/м | 40 | |
| Температурный диапазон, °С | от -65 до +165 (для оболочки из PFA: от -196 до +270) | |
| Электрические характеристики | ||
| Сопротивление, Ом | 50 | |
| Скрость распространения, % | 82 | |
| Диэлектрическая пост. | 1,49 | |
| Экранирование, дБ | >90 | |
| Время задержки, нс/м | 4,07 | |
| Погонная ёмкость, пФ/м | 81,3 | |
| Индуктивность, мкгн/м | 0,20 | |
| Предельная частота, ГГц | 41 | |
| Выдерживаемое напряжение, В (пост.) | 1500 | |
| Пропускаемая мощность (пиковая), кВт | 5,63 | |
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (F), МГц | дБ/100м | кВт |
| 30 | 5,67 | 3,035 |
| 50 | 7,33 | 2,346 |
| 100 | 10,41 | 1,653 |
| 300 | 18,19 | 0,946 |
| 500 | 23,62 | 0,728 |
| 900 | 31,98 | 0,538 |
| 1000 | 33,77 | 0,509 |
| 1500 | 41,71 | 0,412 |
| 2000 | 48,50 | 0,355 |
| 3000 | 60,10 | 0,286 |
| 4000 | 70,07 | 0,246 |
| 5000 | 79,00 | 0,218 |
| 6000 | 87,20 | 0,197 |
| 8000 | 102,04 | 0,169 |
| 10000 | 115,42 | 0,149 |
| 12000 | 127,75 | 0,135 |
| 12400 | 130,12 | 0,132 |
| 16000 | 150,21 | 0,115 |
| 18000 | 160,62 | 0,107 |
| 25000 | 194,07 | 0,089 |
| 26500 | 200,76 | 0,086 |
| 30000 | 215,88 | 0,080 |
| 34000 | 232,43 | 0,074 |
| 39000 | 252,19 | 0,068 |
| 41000 | 259,85 | 0,066 |
| Зависимость затухания от частоты дБ/100м = К1*√(F(МГц))+К2*F(МГц) | ||
| К1 | 1,0281700 | |
| К2 | 0,0012600 | |
