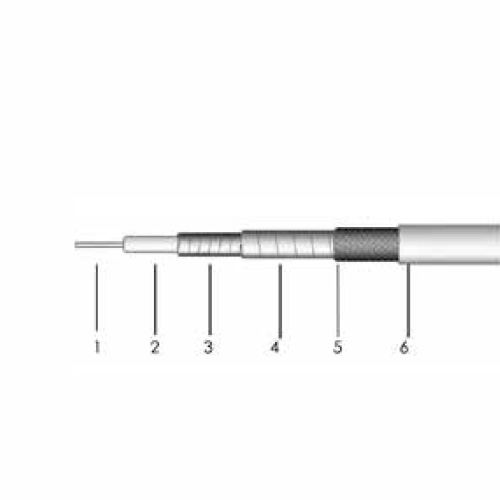

1. Внутренний проводник (медный однопроволочный посеребрённый)
2. Изоляция (перфторалкоксидный полимер (PFA) с полувоздушной конструкцией)
3. Внешний проводник (медная плетёная посеребрённая лента)
4. Защитный слой (лента из полиэтилентерефталата)
5. Оплётка (медная посеребрённая проволока)
6. Оболочка (фторэтиленпропилен*
* — для заказа кабеля с оболочкой из PFA или ETFE в конце наименования кабеля укажите соответствующую цифру (напр. РКТ-3-400-1):
1 — оболочка из PFA (перфторалкоксидный полимер)
2 — оболочка из ETFE (этилен-тетрафторэтилен)
РКТ-4-500
Модель: РКТ-4-500
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внутренний проводник, мм | 1,45 | |
| Изоляция, мм | 3,90 | |
| Внешний проводник, мм | 4,10 | |
| Защитный слой, мм | 4,20 | |
| Оплётка, мм | 4,60 | |
| Оболочка, мм | 5,00 | |
| Радиус изгиба (монтаж), мм | 30 | |
| Радиус изгиба (многократный), мм | 50 | |
| Вес, г/м | 58 | |
| Температурный диапазон, °С | от -65 до +165 (для оболочки из PFA: от -196 до +270) | |
| Электрические характеристики | ||
| Сопротивление, Ом | 50 | |
| Скрость распространения, % | 82 | |
| Диэлектрическая пост. | 1,49 | |
| Экранирование, дБ | >90 | |
| Время задержки, нс/м | 4,06 | |
| Погонная ёмкость, пФ/м | 81,4 | |
| Индуктивность, мкгн/м | 0,21 | |
| Предельная частота, ГГц | 30 | |
| Выдерживаемое напряжение, В (пост.) | 3000 | |
| Пропускаемая мощность (пиковая), кВт | 22,50 | |
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (F), МГц | дБ/100м | кВт |
| 30 | 4,92 | 6,034 |
| 50 | 6,37 | 4,663 |
| 100 | 9,05 | 3,283 |
| 300 | 15,85 | 1,875 |
| 500 | 20,61 | 1,442 |
| 900 | 27,96 | 1,063 |
| 1000 | 29,54 | 1,006 |
| 1500 | 36,54 | 0,813 |
| 2000 | 42,56 | 0,698 |
| 3000 | 52,85 | 0,562 |
| 4000 | 61,75 | 0,481 |
| 5000 | 69,74 | 0,426 |
| 6000 | 77,10 | 0,385 |
| 8000 | 90,45 | 0,329 |
| 10000 | 102,54 | 0,290 |
| 12000 | 113,72 | 0,261 |
| 12400 | 115,87 | 0,256 |
| 16000 | 134,18 | 0,221 |
| 18000 | 143,69 | 0,207 |
| 25000 | 174,40 | 0,170 |
| 26500 | 180,57 | 0,165 |
| 30000 | 194,54 | 0,153 |
| Зависимость затухания от частоты дБ/100м = К1*√(F(МГц))+К2*F(МГц) | ||
| К1 | 0,8918381 | |
| К2 | 0,0013356 | |
