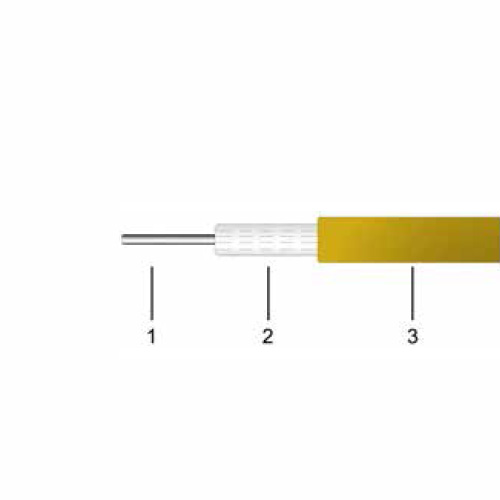

1. Внутренний проводник (медный однопроволочный посеребрённый)
2. Изоляция (перфторалкоксидный полимер (PFA) с полувоздушной конструкцией.Для РКТ-3-141-С сплошной перфторалкоксидный полимер (PFA))
3. Внешний проводник (медная трубка без покрытия*)
* — для заказа кабеля с дополнительным покрытием внешнего проводника в конце наименования кабеля укажите соответствующую букву (напр. РКТ-1.4-070М, РКТ-3-141С, РКТ-3-141О-С или РКТ-3-141С-С):
М — покрытие внешнего проводника сплавом медь-олово-цинк
О — покрытие внешнего проводника оловом
С — покрытие внешнего проводника серебром
РКТ-1.4-070
Модель: РКТ-1.4-070
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внутренний проводник, мм | 0,51 | |
| Изоляция, мм | 1,40 | |
| Внешний проводник, мм | 1,70 | |
| Радиус изгиба (монтаж), мм | 9 | |
| Вес, г/м | 15 | |
| Температурный диапазон, °С | от -196 до +270 | |
| Электрические характеристики | ||
| Сопротивление, Ом | 50 | |
| Скорость распространения, % | 82 | |
| Диэлектрическая пост. | 1,49 | |
| Экранирование, дБ | >165 | |
| Время задержки, нс/м | 4,07 | |
| Погонная ёмкость, пФ/м | 81,3 | |
| Индуктивность, мкГн/м | 0,20 | |
| Предельная частота, ГГц | 81 | |
| Выдерживаемое напряжение, В (пост.) | 300 | |
| Пропускаемая мощность (пиковая), кВт | 0,2 | |
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (F), МГц | дБ/100м | кВт |
| 30 | 12,19 | 1,953 |
| 50 | 15,75 | 1,512 |
| 100 | 22,30 | 1,068 |
| 300 | 38,73 | 0,615 |
| 500 | 50,10 | 0,475 |
| 900 | 67,40 | 0,353 |
| 1000 | 71,09 | 0,335 |
| 1500 | 87,30 | 0,273 |
| 2000 | 101,03 | 0,236 |
| 3000 | 124,20 | 0,192 |
| 4000 | 143,87 | 0,166 |
| 5000 | 161,29 | 0,148 |
| 6000 | 177,12 | 0,134 |
| 8000 | 205,43 | 0,116 |
| 10000 | 230,56 | 0,103 |
| 12000 | 253,45 | 0,094 |
| 18000 | 313,18 | 0,076 |
| 26500 | 383,92 | 0,062 |
| 33000 | 431,30 | 0,055 |
| 34000 | 438,21 | 0,054 |
| 39000 | 471,50 | 0,051 |
| 40000 | 477,93 | 0,050 |
| 50000 | 538,78 | 0,044 |
| 60000 | 594,60 | 0,040 |
| 70000 | 646,60 | 0,037 |
| 81000 | 700,34 | 0,034 |
| Зависимость затухания от частоты дБ/100м = К1*√(F(МГц))+К2*F(МГц) | ||
| К1 | 2,2215765 | |
| К2 | 0,0008404 | |
