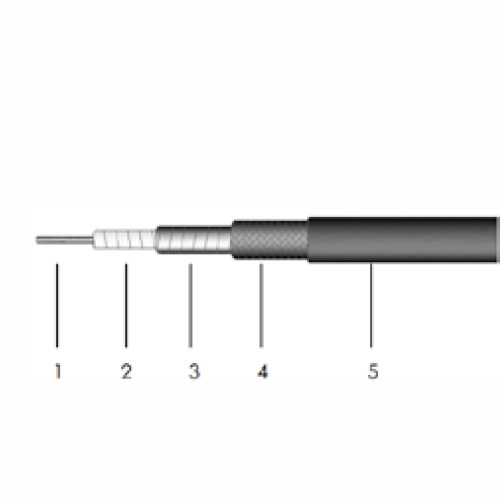

1. Внутренний проводник (медный однопроволочный посеребрённый)
2. Изоляция (лента из фторопласта низкой плотности)
3. Внешний проводник (медная посеребрённая лента)
4. Оплётка (медная посеребрённая проволока)
5. Оболочка (фторэтиленпропилен*)
* — для заказа кабеля с оболочкой из PFA или ETFE в конце наименования кабеля укажите соответствующую цифру (напр. РКБ-4-500-1):
1 — оболочка из PFA (перфторалкоксидный полимер)
2 — оболочка из ETFE (этилен-тетрафторэтилен)
РКБ-2.5-360
Модель: РКБ-2.5-360
Наличие: В наличии
Наличие: В наличии
По всем интересующим вопросам Вы сможете связаться с нами по контактным телефонам:
+7(495)137-73-16
А также по электронной почте: info@rt-systems.ru
Характеристики
| Механические характеристики | ||
| Внутренний проводник, мм |
0,91 |
|
| Изоляция, мм |
2,50 |
|
| Внешний проводник, мм |
2,70 |
|
| Оплётка, мм |
3,20 |
|
| Оболочка, мм |
3,60 |
|
| Радиус изгиба (монтаж), мм |
18 |
|
| Радиус изгиба (многократный), мм |
36 |
|
| Вес, г/м |
33 |
|
| Температурный диапазон, °С | от -65 до +165 | |
| Электрические характеристики | ||
| Сопротивление, Ом |
50 |
|
| Скорость распространения, % |
82 |
|
| Диэлектрическая пост. |
1,49 |
|
| Экранирование, дБ |
>90 |
|
| Время задержки, нс/м |
4,07 |
|
| Погонная ёмкость, пФ/м |
81,3 |
|
| Индуктивность, мкГн/м |
0,20 |
|
| Предельная частота, ГГц |
46 |
|
| Выдерживаемое напряжение, В (пост.) |
900 |
|
| Пропускаемая мощность (пиковая), кВт |
2,0 |
|
| Затухание ( при 25°С ) | Мощность (при 40°С, КСВН=1:1 ) | ||
| Частота (F) , МГц | дБ/100м | кВт |
| 30 | 6,42 | 2,986 |
| 50 | 8,29 | 2,312 |
| 100 | 11,74 | 1,632 |
| 300 | 20,40 | 0,939 |
| 500 | 26,40 | 0,726 |
| 900 | 35,55 | 0,539 |
| 1000 | 37,50 | 0,511 |
| 1500 | 46,08 | 0,416 |
| 2000 | 53,36 | 0,359 |
| 3000 | 65,65 | 0,292 |
| 4000 | 76,10 | 0,252 |
| 5000 | 85,37 | 0,224 |
| 6000 | 93,81 | 0,204 |
| 8000 | 108,91 | 0,176 |
| 10000 | 122,35 | 0,157 |
| 11000 | 128,60 | 0,149 |
| 12000 | 134,60 | 0,142 |
| 12400 | 136,94 | 0,140 |
| 13500 | 143,19 | 0,134 |
| 15000 | 151,36 | 0,127 |
| 18000 | 166,67 | 0,115 |
| 19000 | 171,51 | 0,112 |
| 24000 | 194,22 | 0,099 |
| 26500 | 204,79 | 0,094 |
| 29000 | 214,93 | 0,089 |
| 35000 | 237,85 | 0,081 |
| 40000 | 255,69 | 0,075 |
| 46000 | 275,91 | 0,069 |
| Зависимость затухания от частоты дБ/100м = К1*√ (F(МГц))+К2*F(МГц) | ||
| К1 | 1,1684700 | |
| К2 | 0,0005500 | |
